不锈钢球阀型号规格尺寸表
发布时间：2022-01-18 09:33:32
问:般德阀门你好，能不能介绍一下不锈钢球阀型号规格尺寸信息。
答：不锈钢球阀中的不锈钢指的是球阀的阀体材质，不锈钢球阀的型号有很多，我们可以举例说明，常见的不锈钢球阀有两种形式，一种是不锈钢的丝扣球阀，还有一种是不锈钢的法兰球阀。下面我们来介绍一下。

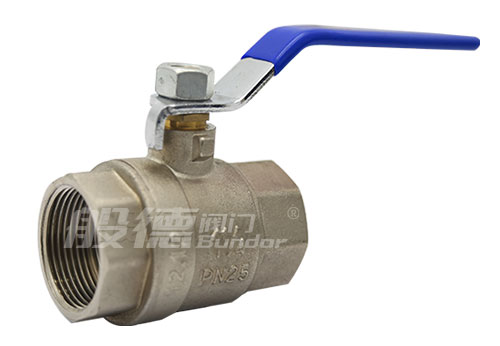

不锈钢丝扣球阀型号：Q11F-16P
不锈钢丝扣球阀分为一片式、两片式、三片式和三片式高平台球阀，他们的型号表示都是一样的。这几种不锈钢球阀因为结构不同而区别开来，我们常用的两片式不锈钢丝扣球阀为例，介绍一下它的规格。
| 口径范围 | DN15-DN100 | |
| 公称压力 | PN16/25/40 | |
| 适用温度 | -29℃～180℃ | |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸等对多种介质 | |
| 阀体材质 | 不锈钢304 | |
| 应用领域 | 市政建设、水利工程、电力、给排水、水处理、石油 | |
| 设计制造标准 | 端部 | 检查和试验标准 |
| GB12237-2007 | ASME B16.34 | GB13927 |
| DN | G | L |
| 15 | 1/2” | 61.5 |
| 20 | 3/4” | 70.5 |
| 25 | 1” | 81 |
| 32 | 1-4/4” | 95 |
| 40 | 1-1/2” | 105 |
| 50 | 2” | 118 |

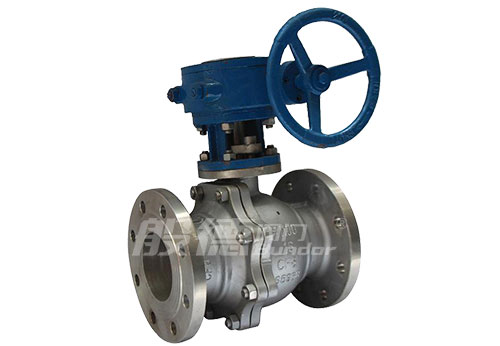

不锈钢法兰球阀型号：Q341F-16P蜗轮球阀、Q641F-16P气动球阀、Q941F-16P电动球阀。我们以Q341F-16P蜗轮球阀为例介绍它的规格。
| 口径范围 | DN50-DN300 | |
| 公称压力 | PN16/150LB/10K | |
| 适用温度 | -20℃～150℃ | |
| 适用介质 | 水、气、油品等 | |
| 阀体材质 | CF8 | |
| 应用领域 | 市政建设、水利工程、电力、给排水、水处理、石油 | |
| 设计及制造 | 结构长度 | 试压标准 | 法兰标准 |
| GB/T 12237 | GB/T 12221 | GB/T 13927 | JB/T 79 |
| SIZE | PN16 | ||
| DN | L | ΦO | ΦC |
| 50 | 200 | 160 | 125 |
| 65 | 220 | 180 | 145 |
| 80 | 250 | 195 | 160 |
| 100 | 280 | 215 | 180 |
| 125 | 320 | 245 | 210 |
| 150 | 360 | 280 | 240 |
| 200 | 400 | 335 | 295 |
| 250 | 450 | 405 | 355 |
| 300 | 620 | 460 | 410 |
以上不锈钢球阀型号规格参数信息进攻参考，如需了解更多不锈钢球阀信息，可以点击网站在线客服或者电话咨询13821179269.
