三偏心蝶阀和普通中线蝶阀的区别

发布时间:2021-04-22 16:41:07 浏览次数: 标签:

问:三偏心蝶阀和普通的中线蝶阀有什么区别?VDf般德阀门

般德阀门:三偏心蝶阀和中线蝶阀都是使用比较多的蝶阀产品,两者之间是有很多区别的,下面我们就从不同角度为您介绍一下三偏心蝶阀和普通中线蝶阀的区别。VDf般德阀门

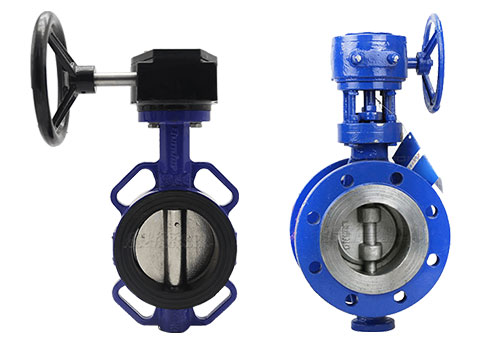

三偏心蝶阀和中线蝶阀VDf般德阀门

中线蝶阀和三偏心蝶阀VDf般德阀门

结构上的区别VDf般德阀门

三偏心蝶阀,顾名思义就是对中线蝶阀进行了三次角度偏移。VDf般德阀门

第一个偏心是阀轴位于阀板轴后面,使得密封能够完全紧密环绕接触整个阀座。VDf般德阀门

第二个偏心是阀轴中心线偏离管道和阀门中心线,避免受阀门开启和关闭的干扰。VDf般德阀门

第三个偏心是阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。VDf般德阀门

中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。VDf般德阀门

密封面材质区别VDf般德阀门

三偏心蝶阀多为硬密封,密封副的两侧均是金属材料或较硬的其它材料,比如钢+钢;钢+铜;钢+石墨;钢+合金钢等,三偏心蝶阀为多层次密封,能跟保证阀门的密封性能。VDf般德阀门

中线蝶阀的密封面为软密封,密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料,比如橡胶、四氟塑料等等。VDf般德阀门

口径区别VDf般德阀门

三偏心蝶阀的特殊的工艺,蝶板的结构都会比较厚,所以如果在小口径管路上使用三偏心结构的蝶阀,在开启状态下蝶板对于管道内流通介质的阻力会很大,流阻大,所以一般来说三偏心蝶阀不适用于DN200以下小口径管路之中。VDf般德阀门

而中线蝶阀在开启之后,阀体流道内阻力很小,不论是大小口径都适用。VDf般德阀门

用途区别VDf般德阀门

三偏心蝶阀适用于高温高压、介质里还有杂质的工况,而中线蝶阀只能用于干净的水、气、油品等弱酸弱碱介质管道上。VDf般德阀门

以上是由般德阀门为你分享的关于三偏心蝶阀和普通中线蝶阀的区别的相关信息,如果你想了解更多阀门产品知识,记得关注般德阀门官网。般德阀门是位于天津市津南区,是一家集研发、生产、销售、服务于一体的专业流体控制阀生产企业,公司创立于1994年,一直坚持“创新是企业的发展之本,质量是企业的生存之本”,致力于成为国内外值得托付的阀门供应商。如果您有阀门采购需求,点击网站在线客服进行咨询。VDf般德阀门
