对夹蝶式止回阀厂家

发布时间:2021-04-14 16:31:53 浏览次数:

对夹蝶式止回阀厂家为您推荐般德阀门,般德阀门生产销售的蝶式止回阀产品,有铸铁、不锈钢等多种材质可选,并且拥有蝶止外观专利,专利号CN201830771192.5和环形线性密封专利,专利号CN201822248861.8。产品质保两年,两年内坏一个赔两个!tZL般德阀门

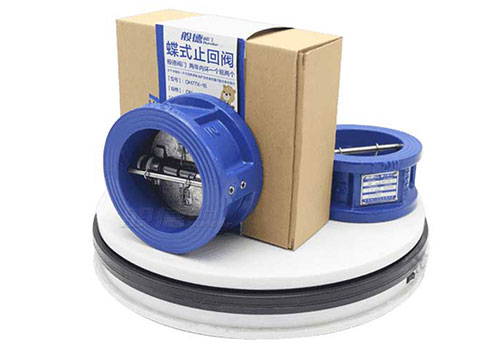

对夹蝶式止回阀厂家tZL般德阀门

如需采购对夹蝶式止回阀,可咨询般德阀门在线客服或者电话13821179269。tZL般德阀门

对夹蝶式止回阀结构特点:tZL般德阀门

1、对夹蝶式止回阀具有两个弹簧荷重的D润瓣,置于横跨阀门通孔的筋轴上。这种结构缩短了阀瓣重心移动的距离。与相同尺寸的单阀瓣旋启式止回阀相比较,这种结构还减小了50%的阀瓣重量。由于采用了弹簧载荷,这种阀门对于倒流的反应非常迅速。对夹蝶式止回阀的双瓣轻型结构使阀座密封和运行更加有效。tZL般德阀门

2、对夹蝶式止回阀的长臂弹簧作用使得阀瓣能够在不摩擦阀座的情况下开启和关闭,弹簧独立作用关闭阀瓣(DN150及以上)。对夹蝶式止回阀的铰链支撑套管减小摩擦,并将通过独立阀瓣中止时的水锤现象降到最小程度(更大的通径)。tZL般德阀门

3、和常规的旋启式止回阀相比,对夹蝶式止回阀结构通常更坚固、更轻、更小、更有效,也更便宜。对于大多数通径,这种阀门的面对面尺寸只是常规阀门的1/4,重里是常规阀门的15%~20%,因此也比旋启式止回阀便宜。在标准垫圈和管道法兰之间也更加容易安装。由于容易搬运处理,且只需要一套法兰连接螺栓,因此在安装期间也节省了部件,节约了安装成本和日常维护成本。tZL般德阀门

4、对夹蝶式止回阀还具有特殊的结构特征,使得这种阀门成为高性能无撞击止回阀。这些特征包括,免清洗开启,大多数通径的阀门配置独立的弹簧结构,以及独立的阀瓣支撑系统。这些特征有些止回阀并不具备。双瓣蝶形止回阀还可以设计成凸耳式,双法兰和加长阀体。tZL般德阀门

5、独立的弹簧结构,弹簧结构(通径DN150及以上)使得在每个阀瓣上能够施加更大的转矩,并且阀瓣随着工业液流的变化而独立关闭。实验证明这种作用使得阀门寿命延长了25%,水锤现象减少了50%。双阀瓣的每个部分都有自身的弹簧,这些弹簧提供独立的关闭作用力,所经受的角度偏移比较小,只有140°,而不是配置双支架的常规弹簧的350°。tZL般德阀门

6、独立的阀瓣悬挂结构独立的铰链结构减小摩擦力66%,这种结构极大地改善了阀门的反应作用。支撑套管从外侧铰链插入,使得上部铰链在阀门运行期间能够由下部套管独立支撑。这使得两个阀瓣能够迅速反应,并同时关闭,动态性能良好。tZL般德阀门
