球阀的尺寸规格-般德阀门

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用。球阀的使用场合非常广，在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速、高压截止、低噪声、有气穴现象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中，推荐使用球阀。球阀的使用非常广泛，使用品种和数量仍在继续扩大，其可靠性及其他性能指标均达到较高水平，并已部分可以取代闸阀、截止阀、调节阀。本文般德阀门为您介绍球阀的尺寸规格。UQs般德阀门

不同的球阀类型，规格尺寸也不相同，常见的球阀有法兰球阀，丝扣球阀、焊接球阀这三种，本文就根据对应球阀类型，以般德阀门球阀产品为例，为您介绍一下球阀规格尺寸。UQs般德阀门

般德法兰球阀Q41F-16C规格尺寸UQs般德阀门

法兰球阀 UQs般德阀门

名称	设计及制造	结构长度	试压标准	法兰标准
参照标准	GB/TUQs般德阀门 12237-2007	GB/TUQs般德阀门 12221-2005	GB/TUQs般德阀门 13927-2008	GB/TUQs般德阀门 9113-2010
SIZE	PN16
DN	L	ΦA	ΦB	ΦC
50	200	165	125	102
65	220	185	145	122
80	250	200	160	138

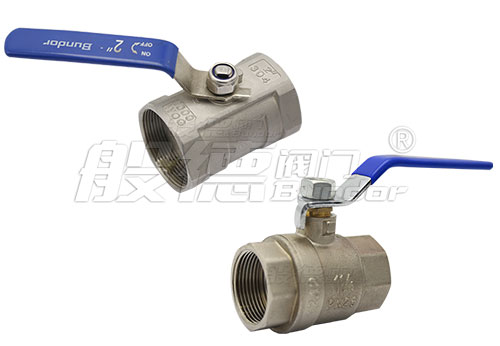

般德丝扣球阀Q11F-16P规格尺寸UQs般德阀门

丝扣球阀 UQs般德阀门

执行标准	设计制造标准	端部	检查和试验标准
执行标准	GB12237-2007	ASME B16.34	GB13927
尺寸信息	DN	G	L
	15	1/2”	61.5
	20	3/4”	70.5
	25	1”	81
	32	1-4/4”	95
	40	1-1/2”	105
	50	2”	118

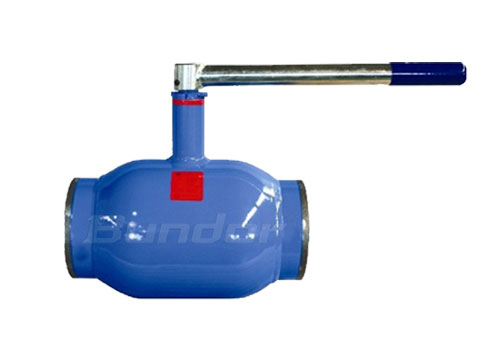

般德焊接球阀Q61F-25C规格尺寸UQs般德阀门

焊接球阀 UQs般德阀门

名称	设计及制造		结构长度		对焊端部尺寸
参照标准	GB/T 19672		GB/T 12221		GB/T 12224
	ASME B16.34		ASME B16.10		ASME B16.25
DN	L	d	D1	D		H
25	230	20	25	34		81
32	260	25	32	42		83.5
40	260	32	38	48		101.5
50	300	40	48	60		129
65	300	50	60	76		155
80	300	65	73	89		169.5

以上球阀尺寸规格仅供参考，详细数据可咨询在线客服或13821179269咨询。UQs般德阀门
