H71与H77对夹止回阀区别

发布时间:2021-02-22 14:18:06 浏览次数: 标签:

问:H71与H77对夹止回阀区别是什么?MOw般德阀门

般德阀门:H71与H77型号的止回阀都是对夹式的止回阀,不同的在于两者的结构形式。我们先来解读一下型号的含义。MOw般德阀门

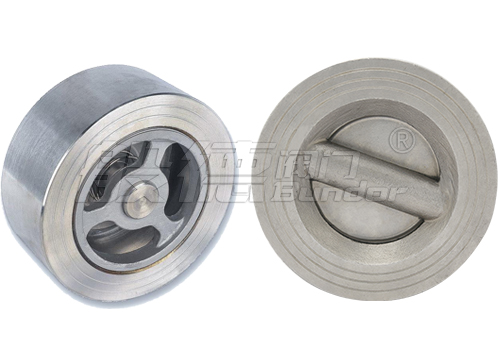

H71与H77对夹止回阀MOw般德阀门

H71型号中H表示止回阀,7表示对夹式连接,1表示止回阀结构为升降式直通流道;MOw般德阀门

H77型号中H表示止回阀,7表示对夹式连接,而第二个7表示的是蝶形止回阀式。MOw般德阀门

所以H71是升降式止回阀,H77是蝶式止回阀。MOw般德阀门

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。MOw般德阀门

蝶式止回阀的阀板是两个半圆形的蝶板,两片蝶板由阀杆连接,使用弹簧强制复位;蝶式止回阀的密封面可为本体堆焊耐磨材料或衬橡胶。MOw般德阀门
