止回阀分哪几种 止回阀型号大全

发布时间:2021-01-20 14:51:18 浏览次数: 标签:

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类,又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似,仅缺少带动阀瓣的阀杆。介质从进口端(下侧)流入,从出口端(上侧)流出。当进口压力大于阀瓣重量及其流动阻力之和时,阀门被开启。反之,介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣,工作原理与升降式止回阀相似。止回阀分哪几种,对于的止回阀型号是什么,如果这些问题您还不清楚,可以跟随般德阀门的这篇文章,一起来了解一下。jcI般德阀门

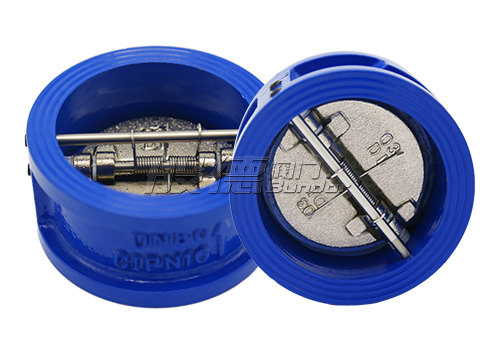

蝶式止回阀jcI般德阀门

蝶式止回阀型号jcI般德阀门

型号:DH77X,蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。jcI般德阀门

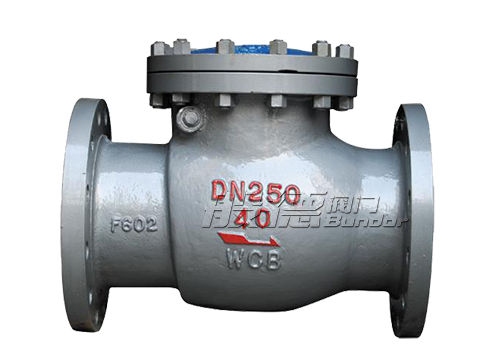

旋启式止回阀jcI般德阀门

旋启式止回阀型号jcI般德阀门

型号:H44H,旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。旋启式止回阀适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。jcI般德阀门

升降式止回阀jcI般德阀门

型号:H41H,升降式止回阀是一种防止管道介质倒流的阀门,主要由阀体、阀座、阀瓣、阀盖等相关部件构成。升降式止回阀带有弹簧,用来确保阀瓣在弹簧的作用下始终处于动态平衡的状态中,不管阀门进口端的介质压力大小如何,阀门都能保持平衡的运行。jcI般德阀门

球型止回阀jcI般德阀门

球型止回阀型号jcI般德阀门

型号:HQ41X,球型止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。该阀门水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~80℃。jcI般德阀门

橡胶瓣止回阀jcI般德阀门

型号:H44X,橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,该阀门适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害;还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。jcI般德阀门

消声止回阀jcI般德阀门

型号:HC41X,消声止回阀是升降式止回阀的一种,适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。jcI般德阀门
