H77X止回阀尺寸

发布时间:2021-01-18 15:42:55 浏览次数: 标签:

H77X止回阀是蝶式止回阀的型号,其中H代表的就是止回阀,第一个7表示对夹式连接,第二个7表示止回阀的结构为蝶式,X表示该止回阀的密封面材质为橡胶。DQQ般德阀门

蝶式止回阀多用于水系统管道上,是用来防止管道内水倒流的。常见的蝶式止回阀材质有铸铁和不锈钢的。其完整型号表示为H77X-16Q和H77X-16P。DQQ般德阀门

H77X止回阀尺寸DQQ般德阀门

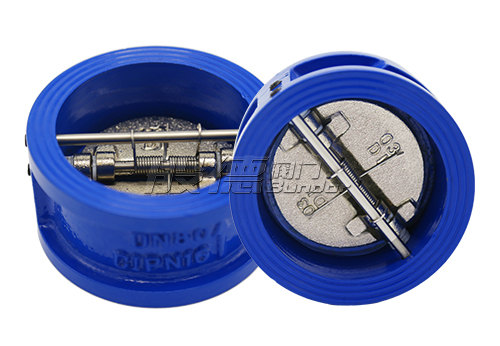

H77X止回阀DQQ般德阀门

尺寸信息 DN NPS(英寸) L±1.5 D D1 D2
50 2'' 43 101 58 65
65 2  1/2'' 46 118 75 80
80 3'' 64 132 85 94
100 4'' 64 157 105 117
125 5'' 70 186 125 145
150 6'' 76 213 165 170
200 8'' 89 272 215 224
250 10'' 114 328 260 265
300 12'' 114 378 300 310

以上尺寸信息仅供参考,详细可以点击在线客服进行咨询,或者给我们留言。DQQ般德阀门

H77X止回阀安装要求DQQ般德阀门

1、安装前必须做好管道内部的清理工作,确保干净。DQQ般德阀门

2、安装前,检查流体介质的流动方向有没有与阀体上指示的方向相同。DQQ般德阀门

3、检查该阀的设计是否符合管路需求。DQQ般德阀门

4、定期对该阀进行检查以及后期的维护。DQQ般德阀门

H77X止回阀特点DQQ般德阀门

1、与其他止回阀相比,压降较小,适用于开启压力弱的工作环境。DQQ般德阀门

2、体积小且轻,维修简便,结构科学合理。DQQ般德阀门

3、安装便捷,水平、垂直方向均可安装,且安装位置较自由,没有约束。DQQ般德阀门

4、设计创新:阀板上的扭力弹簧可令阀瓣迅速关闭。DQQ般德阀门

5、启闭迅速,可有效消除水锤现象。DQQ般德阀门

6、密封性能可靠,可达到“0”泄漏。DQQ般德阀门
