Q11F是什么球阀

发布时间:2021-01-14 15:02:09 浏览次数: 标签:

问:Q11F是什么球阀?Q11F型号表示是什么意思?lWn般德阀门

般德阀门:根据《阀门型号编制方法》的规定:lWn般德阀门

Q表示球阀;第一个1表示内螺纹连接;第二个1表示直流通道;F表示密封材质为氟塑料。lWn般德阀门

所以Q11F这个型号表示的就是内螺纹连接的手动操作球阀。lWn般德阀门

以般德阀门的一片式丝扣球阀为例:lWn般德阀门

型号Q11F-16PlWn般德阀门

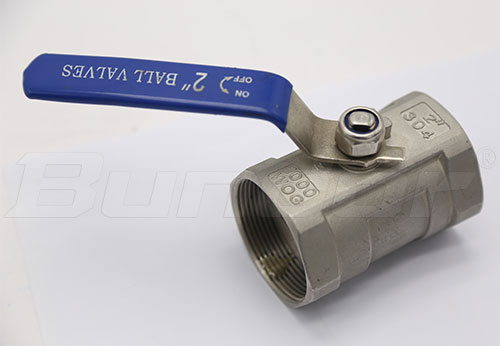

Q11F球阀lWn般德阀门

一片式球阀的阀体是一个整体铸造而成,关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的效果。阀体材质为不锈钢,该阀门在管路中主要用来做切断、分配和改变介质的流动方向。lWn般德阀门

执行标准 设计制造标准 端部 检查和试验标准
GB12237-2007 GB/T196-2003 GB13927
主要零部件信息 阀体 球体 密封圈
F304 F304 PTFE
尺寸信息 DN G 结构长度
15 1/2” 52
20 3/4” 56
25 1” 66
32 1-4/4” 75
40 1-1/2” 80.5
50 2” 93
