dn100蝶阀外形尺寸
发布时间：2020-05-14 17:17:48
问：般德阀门您好，dn100蝶阀外形尺寸是什么样的？
答：蝶阀的主要特点是：操作力矩小，安装空间小和重量轻。蝶阀的种类有很多，按驱动方式分，有电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀；按结构形式分，有中心密封蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀；按密封面材质又能分为软密封蝶阀和硬密封蝶阀。
关于dn100蝶阀外形尺寸，因为您这边没有注明是哪种蝶阀，所以小编就选几个有代表性的蝶阀为您介绍。
DN100手柄对夹软密封蝶阀D71X-16Q
| 公称尺寸 | ||
| DN | NPS（英寸） | L |
| 50 | 2" | 43 |
| 65 | 2 1/2" | 46 |
| 80 | 3" | 46 |
| 100 | 4" | 52 |

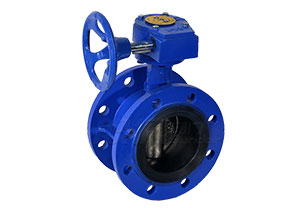

DN100蜗轮法兰软密封蝶阀D341X-16Q
| DN | NPS（英寸） | L |
| DN50 | 2" | 108 |
| DN65 | 2.5" | 112 |
| DN80 | 3" | 114 |
| DN100 | 4" | 127 |

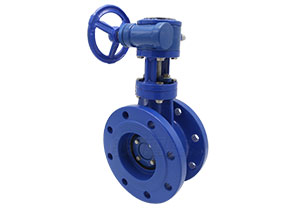

DN100蜗轮法兰双偏心蝶阀D342X-16Q
| 公称尺寸 | 结构长度 | |
| DN | NPS（英寸） | L |
| 50 | 2'' | 108 |
| 65 | 2 1/2'' | 112 |
| 80 | 3'' | 114 |
| 100 | 4'' | 127 |
备注：L 为阀门结构长度尺寸信息。更多详细参数可以点击在线客服进行咨询。
