闸阀主要起到接通和截断介质的作用。不适用于调节介质的流量，是管路中用途比较广的一种阀门。但能根据阀杆升降的高低来判断流量大小（如消防用弹性座封闸阀配有启闭刻度）闸阀相比较其它阀门，对压力、温度、口径等要求的适用范围要广。
闸阀型号由 7 个单元组成，分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下：
Ⅰ（1单元）Ⅱ（2单元）Ⅲ（3单元）Ⅳ（4单元）Ⅴ（5单元） — Ⅵ（6单元）Ⅶ（7单元）
Ⅰ（1单元）：阀门类型代号
Ⅱ（2单元）：驱动方式代号
Ⅲ（3单元）：连接形式代号
Ⅳ（4单元）：结构型式代号
Ⅴ（5单元）：阀座密封面材料或衬里材料代号
Ⅵ（6单元）：公称压力代号或工作温度下的工作压力代号
Ⅶ（7单元）：阀体材料代号

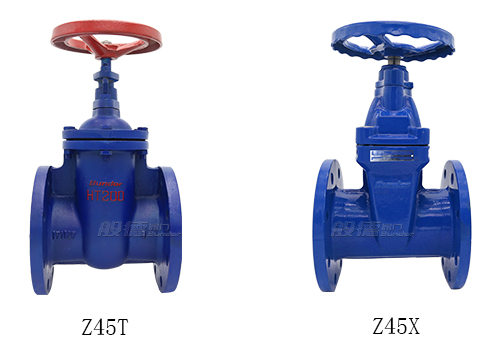

举例：灰铁暗杆法兰闸阀型号：Z45t-10/16Z
闸阀根据内部结构的不同可分为：楔式单闸板式、弹性座封闸阀、双闸板式、平行闸板式。根据阀杆支架的不同又可分为：明杆闸阀和暗杆闸阀。
几种不同结构闸阀的性能对比：
1、楔式单闸板闸阀：
a结构较弹性闸板阀简单密封性能不如弹性闸板阀或双闸板阀好。
b较高温度下，适用于易结焦的高温介质。
2、弹性闸板闸阀高温时：
a楔式单闸板阀的特殊形式。与楔式闸阀比较。密封性能好，闸板受热后不易被卡住；并适用于开关频繁的部位。
b适用于蒸汽、高温油品及油气介质。
c不适用于易结焦的介质。
3、双闸板闸阀
当密封面的倾斜角度和阀座配合不十分准确时：
a密封性能较楔式闸阀好。仍具有较好的密封性能。将球面顶心底部的金属垫更换后即可使用。
b闸板密封面磨损后。一般不用堆焊和研磨密封面，这是单闸板和弹性闸板不具备的优点。并适用于开关频繁的部位。
c适用于蒸汽、高温油品及油气介质。
d不适用于易结焦的介质。
4、平行式闸阀
a密封性能较其它形式的闸阀要差。
b适用于温度和压力较低的介质。
c闸板及阀座的密封面的加工及检修比其他形式的闸阀简单。

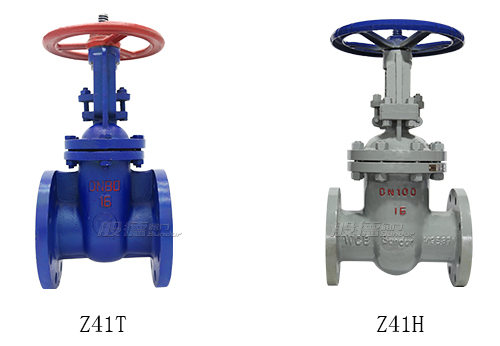

明杆闸阀和暗杆闸阀的区别：
明杆闸阀的传动螺纹在阀杆支架顶部，闸阀是通过阀杆的上下升降传动闸板的启闭。因此可通过阀杆的位置判断闸板的启闭位置，而传动螺纹也便于日常润滑维护，同时不受流体腐蚀，缺点是对安装空间的要求比拟大。
节省了阀杆支架的空间，暗杆闸阀的传动螺纹在阀体内部。因此整阀高度减小。对需要明确启闭位置的可在阀盖上方装置启闭刻度，适用于底下阴沟（如地下暗杆闸阀）管沟等空间狭小的地方，或者粉尘含量大的场所。
