手柄对夹蝶阀D71X参数

发布时间:2020-05-06 15:16:51 浏览次数:

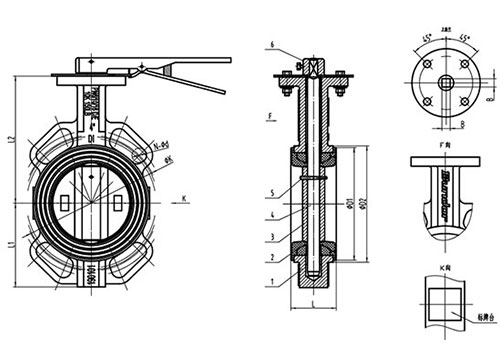

手柄对夹蝶阀D71X参数ry8般德阀门

手柄对夹蝶阀d71x参数ry8般德阀门

DN NPS(英寸) L ΦK N-Φd ΦK N-Φd ΦK N-Φd ΦK N-Φd
50 2" 43 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19

本参数尺寸仅供参考,更多详细尺寸请点击在线客服咨询。ry8般德阀门

手柄对夹蝶阀说明ry8般德阀门

需要扳动手柄操作蝶阀启闭,对夹式连接用在两管道之间距离较小的地方。手柄对夹蝶阀因为需要人工扳动手柄操作的局限性,导致该类蝶阀只能是软密封的,用在低压常温的管道上面安装。ry8般德阀门

手柄对夹蝶阀适用于口径在DN50-200的管道安装,口径<DN50,口径太小,蝶板的厚度会增加流阻,不适合用蝶阀;口径>DN200,则扭动的力矩变大,人工操作会变得困难,强行操作可能导致手柄被破坏。ry8般德阀门

D71X型号说明ry8般德阀门

D代表蝶阀,手柄操作在型号中省略不写,7代表对夹式连接,1代表中线结构,X代表密封面材料为橡胶。ry8般德阀门
