弹性座封软密封闸阀结构图
发布时间：2022-05-09 09:55:36
弹性座封软密封闸阀是指闸板关闭件沿通路中心线的垂直方向移动的阀门。一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成，可通过对传动装置和 闸阀的配备可转化出多样化的电动闸阀与气动闸阀，在管路中只能作全开和全关切断用，不能作调节和节流。弹性软密封闸阀结构图如下：

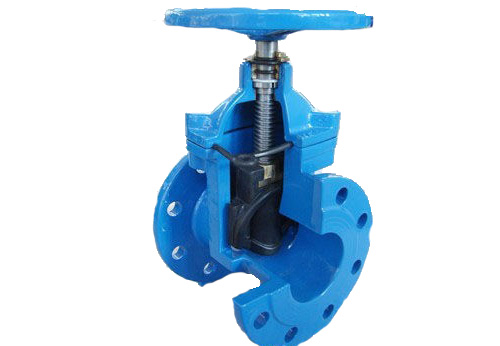

弹性座封软密封闸阀结构图（暗杆）

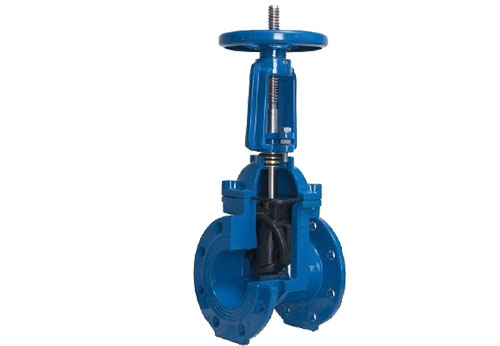

弹性座封软密封闸阀结构图（明杆）
弹性软密封闸阀的阀体是球墨铸铁材质的；阀座密封是三元乙丙橡胶的；阀板则是球墨铸铁材质外面包裹一层三元乙丙橡胶；阀轴是2Cr13不锈钢的；手轮也是球墨铸铁材质。
闸阀产品标准：
|
闸阀标准编号 |
闸阀标准名称 |
|
GB/T 12232-2005 |
通用阀门 法兰连接铁制闸阀 |
|
GB/T 12224-2005 |
钢制阀门 一般要求》 |
|
JB/T 5298-91 |
管线用钢制平板闸阀 |
|
JB/T 9092-1999 |
阀门的检验与试验》 |
|
GB/T 17219-1998 |
生活饮用水输配水设备及防护材料的安全性评价标准 |
