你知道三偏心蝶阀是哪三偏吗?

发布时间:2022-09-28 14:29:50 浏览次数:

你知道三偏心蝶阀是哪三偏吗?一般的蝶阀为单偏心或双偏心结构,偏心的目的在于使蝶板开至大约20°之后,阀座与密封面之间脱离,从而减少摩擦。双偏心结构是在设计时将轴偏离密封体面中心线,形成第一偏心;轴微偏离管路中心线,形成第二偏心。这两个偏心的目的是在阀门开关行程中,减少阀座与密封圈之间的摩擦。三偏心金属密封蝶阀在双偏心的基础上增加了一个偏心角,不仅利用了原有的凸轮效应,而且完全消除了90°行程中阀座与密封之间的摩擦。Bwf般德阀门

Bwf般德阀门

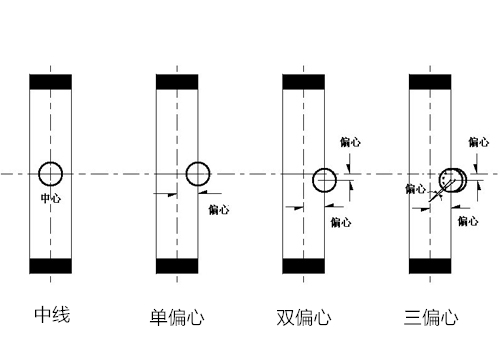

图一Bwf般德阀门

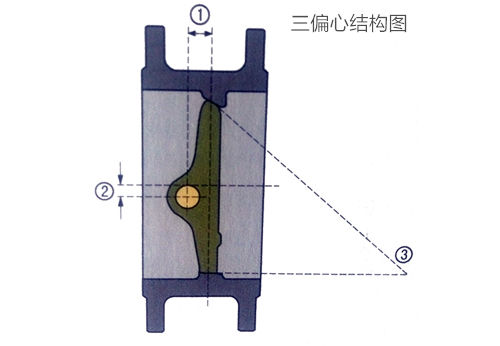

三偏心蝶阀结构图Bwf般德阀门

图二Bwf般德阀门

三偏心蝶阀是哪三偏:Bwf般德阀门

第一偏心——轴偏离密封面中心线,按此原理设计制造的蝶阀通常称为单面偏心蝶阀。Bwf般德阀门

第二偏心——轴微偏离管路及阀门中心线,按照一偏心和二偏心原理设计制造的蝶阀,通常称为双偏心蝶阀。Bwf般德阀门

第三偏心——由图可知,三偏心结构比二偏心结构多了一个偏心角,蝶板密封面采用偏心锥面。从几何形状上使得蝶板与密封圈在阀门整个开关行程中完全脱离。这一独特的偏心组合,既利用了凸轮效应,又完全消除了摩擦,从而实现阀门的90°行程中,蝶板与阀座密封圈之间无摩擦,消除了磨损泄漏的难题。Bwf般德阀门

三偏心金属密封蝶阀优化了蝶板与阀座密封圈之间的接触特征。绝大多数蝶阀接触角为3°~12.5°,此范围为锁定锥度范围,会产生很高的密封转矩和开启转矩证。Bwf般德阀门

三偏心金属密封蝶阀密封面的接触角大于锁定锥度范围,从几何形状上排除了卡死的可能,从而确保阀门开关所需转矩在阀门整个使用年限内不会产生很大的变化。Bwf般德阀门
