法兰双偏心蝶阀尺寸

发布时间:2022-06-20 14:25:34 浏览次数:

本篇文章为您介绍法兰双偏心蝶阀尺寸。关于这个问题,一直都有朋友咨询,本篇内容就为您做一下详细的介绍。bk9般德阀门

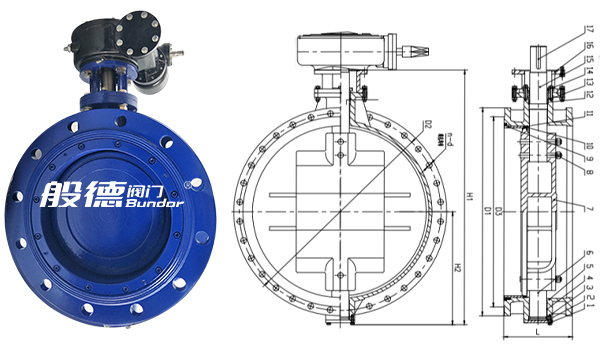

法兰双偏心蝶阀尺寸bk9般德阀门

法兰双偏心蝶阀尺寸bk9般德阀门

公称尺寸   PN10 PN16
DN NPT L D2 n-d D2 n-d
100 4'' 127 180 8-φ19 180 8-φ19
125 5'' 140 210 8-φ19 210 8-φ19
150 6'' 140 240 8-φ22 240 8-φ22
200 8'' 152 295 8-φ22 295 12-φ22
250 10'' 165 350 12-φ22 355 12-φ28
300 12'' 178 400 12-φ22 410 12-φ28
350 14'' 190 460 16-φ22 470 16-φ28
400 16'' 216 515 16-φ28 525 16-φ31

因为篇幅原因就为您介绍这么多,以上双偏心蝶阀尺寸仅供参考,般德阀门法兰双偏心蝶阀产品最大口径可做到3米,如需了解更多,可以点击网站在线客服咨询。bk9般德阀门

知识延伸bk9般德阀门

法兰双偏心蝶阀,就是在中线结构的蝶阀基础上,做了两次偏心。第一处偏心是指阀杆轴偏离密封面中心,即阀杆轴在蝶板面的后面。这种偏心使蝶板和阀座的接触面都是密封面,从根本上克服了中线蝶阀存在的先天不足,从而杜绝了阀杆轴与密封阀座间上下交点处发生内漏的可能性。bk9般德阀门

另一处偏心是指阀体过水孔中心与阀杆轴心左右偏移,即阀杆轴将蝶板分隔成一边多一边少两部分。这种偏心可使蝶板在开启关闭过程中能迅速地脱离或接近阀座,减少蝶板与密封阀座间的行程摩擦、降低磨损、减小开闭力矩、延长阀座的使用寿命。bk9般德阀门

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。bk9般德阀门
