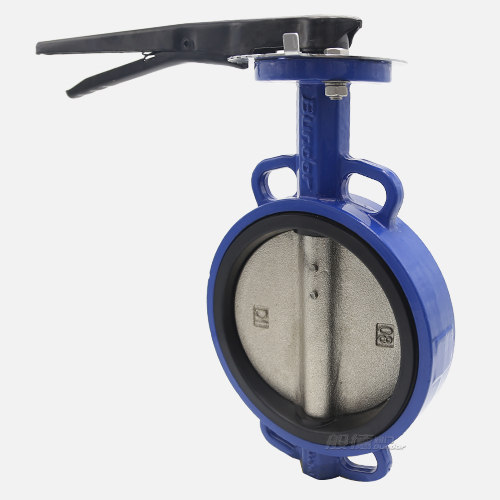

DN200对夹式蝶阀

【产品型号】: D71X-10/16Q

【通 径】: DN200

【公称压力】: PN6/10/16

【适用温度】: 0~80℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 球墨铸铁

新型蝶阀阀体专利:CN201520267217.9

蝶阀外观专利:CN201830771212.9

咨询热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 手柄蝶阀
更新时间:2017-11-10 09:11:32

产品优点

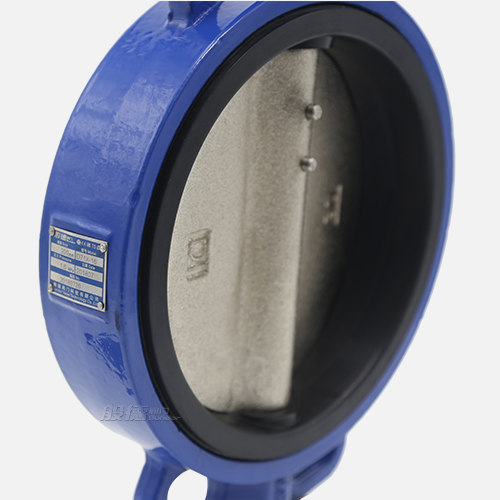

  • 高弹性阀座橡胶

    阀座橡胶含胶率50%,经仿真启闭实验1万次以上,无泄漏。

  • 球墨铸铁实心阀体

    QT450-10球铁阀体、球化率3 级,抗拉强度450Mpa,延展率10%以上。相同厚度情况下,抗拉强度是灰铁体的2倍,可适用的工作压力更高。

  • 轴向密封无泄漏

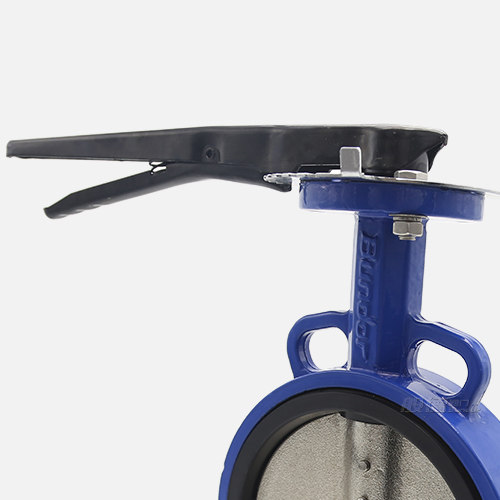

    阀轴由4道无油轴承支撑,3道O-ring密封,扭矩较小,密封可靠。

  • 阿克苏环氧塑粉

    阀体喷涂采用阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过;耐候性好,户内户外均可使用。

  • POF热缩膜独立包装

    DN200以下口径采用POF热缩膜膜独立包装,DN250以上采用气泡袋或缠绕膜包装,内置干燥剂,防潮、防淋、隔灰尘。

  • 304不锈钢标牌

    304标牌,激光刻标,字迹清晰,存留时间长。不锈钢铆钉固定,外观美观,连接牢靠。

  • 产品可追溯

    每一台般德产品都有专属ID编号。

  • 可提供试压报告

    所有般德的产品,均可提供出厂试压报告。

  • 质保两年

    般德品牌产品国内外各有太平洋保险500万保额的品质承保(保单号:ATIJ04007120Q000006E),承保范围29类,共1000余种产品,质保2年,两年内坏一个赔两个。

产品介绍

般德阀门生产制造的D71X-16Q-DN200对夹蝶阀由EPDM阀座和球墨铸铁蝶板、球墨铸铁阀体、不锈钢阀杆构成。更耐腐蚀,耐腐蚀度是普通产品的10倍。该蝶阀结构简单,性能好,拆装方便快捷,使用广泛。

产品参数

DN200对夹式蝶阀

对夹式蝶阀参数信息

执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸
参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/
5K/10K/TABLE D/TABLE E
零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 5-圆锥销 6-衬套 7-O型圈 8-六角螺栓 9-手柄 10-齿盘 11-六角螺栓 12-弹簧垫片 13-螺母 14-平垫
材质 DI EPDM DI镀镍 45#镀锌 SS416 高分子复合材料 NBR SS304 KT300 Q235镀锌 SS304 SS304 SS304 SS304
尺寸信息 NPS(英寸) A D1 D2 L1 L2 L3 L4 B 上法兰
2" 43 73.3 92.3 75 129 24 220 9 F05
2.5" 46 86 107 82 136 24 220 9 F05
3" 46 100.9 122 99 153 24 220 9 F05
4" 52 132 153 110 167 24 250 11 F07
5" 56 156 179 125 193 24 250 14 F07
6" 56 185.4 208.4 145 209 24 302 14 F07
8" 60 235.2 262.3 170 251 30 360 17 F10
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。

产品专利

新型蝶阀阀体专利 CN201520267217.9

般德阀门专利阀体,蝶阀阀体能适用于主要工业国家对管道侧法兰的规定安装,增加了蝶阀的适用范围。

蝶阀外观专利 CN201830771212.9

采用般德阀门专利阀体外观。
